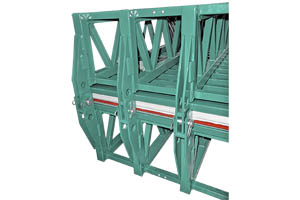

Вулканизационные пресса ВК 1500/2000
Назначение
Вулканизационные пресса ВК-1500 с пневматической системой создания давления
предназначены для стыковки конвейерных лент шириной до 1500 мм методом горячей
вулканизации. Максимальная длина стыка 1000 мм (для модели ВК 1500/1000 ) и 2000 мм (для
модели ВК 1500/2000 ).
Преимущества
- Малый вес переносимого элемента (макс. 56 кг)
- Низкая стоимость
- Система отключения при перегреве

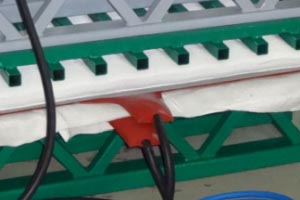

- Равномерное распределение давления за счет применения пневмоподушек
- Равномерное распределение температуры за счет применения гибких нагревателей
- Высокая прочность пространственной рамы
- Длительный срок службы
Особенности

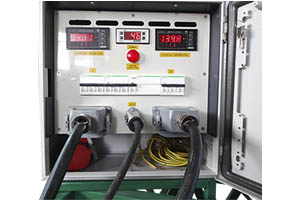

- Температура измеряется в восьми/шестнадцати точках, разнесенных по площади стыка и регулируется при помощи электронного терморегулятора, на котором может устанавливаться необходимая для вулканизируемой ленты температура, в т.ч. отличающаяся от рекомендуемой предприятием-изготовителем, но не более 160 С.
- Контроль превышения максимальной температуры и отключение вулканизатора при перегреве осуществляется вторым терморегулятором.
- Давление подается от малогабаритного переносного компрессора, входящего в состав вулканизатора, или от пневмосети.
Соответствие нормам
Пресс вулканизационный соответствует требованиям безопасности нормативных документов ГОСТ 12.1.019-79, ГОСТ 12.2.007.0-75 и ТУ 4577-001-45646923-2002.
Соответствие вулканизатора нормам безопасности подтверждено сертификатом соответствия Госстандарта России № РОСС.RU.МЕ55.B01392, выданным органом по сертификации промышленной продукции НП «Южно-Уральское техническое общество».
Технические характеристики
Модель | ВК 1500/2000 |
Артикул | 50015 |
Наибольшая ширина конвейерной ленты, мм | 1500 |
Наибольшая длина вулканизируемого стыка, мм | 2000 |
Напряжение питания на пультах управления, В | 3 х 380 |
Макс. суммарная мощность нагревателей, Вт | 19200 |
Напряжение питания компрессора, В | ~220 |
Мощность компрессора, Вт | 1100...1500 |
Рекомендуемая температура вулканизации, C | 140 |
Максимальная температура вулканизации, C | 160 |
Температура отключения при перегреве, C | 180 |
Количество точек измерения t | 16 |
Суммарное усилие прижима, кН | 600 |
Давление в пневмоподушках, bar | 2…2,5 |
Масса вулканизатора, кг | 800 |
Наибольшая масса переносимого узла, кг | 56 |
Размеры, мм | 1740х2160х640 |
Комплект поставки
Модель | ВК 1000/1500 |
Пульт управления в сборе, шт. | 4 |
Балка, шт. | 12 |
Ось длинная, шт. | 8 |
Ось короткая, шт. | 12 |
Фиксатор, шт. | 40 |
Пластина прессующая, шт | 8 |
Пластина выравнивающая (400х1060 мм), шт. | 4 |
Гибкий нагревательный элемент, шт. | 9 |
Пневмоподушка в чехле, шт. | 5 |
Вкладыш, шт. | 1 |
Пневмошланг, шт | 1 |
Компрессор, шт. | 1 |
Рама (решётка), шт. | 4 |
Чехол транспортировочный, шт. | 4 |
Розетка сетевая (380 В), шт. | 3 |
Тройник. шт. | 1 |
Инструкция по эксплуатации (паспорт), шт. | 1 |
