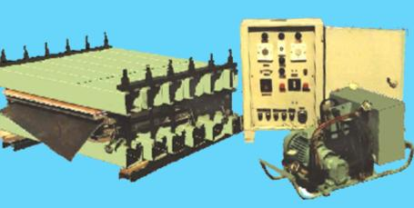

Пресс вулканизационный типа ПС гидравлический переносный для стыковки конвейерных лент
Пресс вулканизационный ПС разработан для осуществления стыковки и восстановления конвейерных лент (резинотросовых и резинотканевых) посредством применения технологии горячей вулканизации. Устройство может использоваться как в условиях ремонтного цеха, так и за его пределами на конвейерах, эксплуатация которых осуществляется на открытом воздухе либо в помещениях (при условии отсутствия среды, способствующей возникновению пожара либо потенциально взрывоопасной). Пресс ПС предназначен также к эксплуатации в зонах, пожароопасность которых относится к категориям П-II а и П-III по ПУЭ в помещениях производственного назначения категории “B” (СНиП 2.09.02.85). Климатическое исполнение устройства – УХЛ2 ГОСТ 15150.
Пресс шахтный ПС представляет собой конструкцию, в состав которой входят нагревательные плиты (нагреватели – нихромовые омические) и узлы давления, являющиеся ничем иным, как стальными диафрагмами, вовнутрь которых закачивается рабочая жидкость. Заполнение диафрагм жидкостью (маслом) осуществляется под определенным давлением с использованием ручной гидростанции или ее электрифицированного аналога. Пресс вулканизационный ПС предельно комфортен в эксплуатации и обеспечивает возможность стыковки конвейерных лент всех типов (резинотросовых и резинотканевых) с использованием технологии горячей вулканизации. Максимальное значение ширины ленты не должно превышать 1600 мм. Тип стыка – косой.
Пресс ПС предусматривает возможность независимого управления давлением и температурными показателями, а поэтому может эксплуатироваться с использованием других технологий соединения конвейерных лент. В частности, возможны холодная вулканизация, склейка и сварка конвейерных лент синтетического происхождения. Контроль температуры нагревательных плит осуществляется в соответствии с цифровой индикацией шкафов управления.
С учетом условий заказа, длина стыка конвейерной ленты может быть увеличена на значение, кратное 570 мм. Пресс шахтный ПС комплектуется инструментом, обеспечивающим эффективную разделку стыков лент ИПР 20.000.
Технические характеристики
Наименование параметра | ПС-800 | ПС-1000 | ПС-1200 | ПС-1400 | ПС-1600 |
| Длина стыка, мм | 865 | 1140 | 1140 | 1710 | 1710 |
| Установленная мощность нагревательных плит, кВт | 15,2 | 25,3 | 29,2 | 45,0 | 57,2 |
| Давление стыковки удельное максимальное, кгс/см2 | 15 | ||||
| Температура нагрева плит, максимальная, ° C | 150 | ||||
| Питающая электросеть | Переменного трехфазного тока с глухозаземленной либо изолированной (по условиям заказа) нейтрально | ||||
| Напряжение, В | 380 (660 – по условиям заказа) | ||||
Габаритные размеры, мм | |||||
| длина | 1230 | 1520 | 1720 | 2200 | 2400 |
| ширина | 1130 | 1550 | 1550 | 1950 | 1950 |
| высота | 525 | 690 | 690 | 690 | 690 |
| Масса самого тяжелого переносного элемента, кг | 75 | 80 | 90 | 85 | 85 |
| Максимальная ширина стыкуемой ленты, мм | 800 | 1000 | 1200 | 1400 | 1600 |
| Масса пресса, кг, не более | 1200 | 1650 | 1800 | 3200 | 3800 |
| Управление нагревом | автоматическое и (или)ручное | ||||
