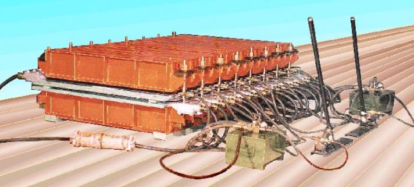

Пресс вулканизационный шахтный типа ПСШ 1 гидравлический переносный для стыковки конвейерных лент
Прессы вулканизационные шахтные типа ПСШ 1 имеют все необходимые разрешительные документы для эксплуатации в шахтах (лицензия Госгортехнадзора РФ 00ИР №015066, разрешение Госгортехнадзора РФ на выпуск и применение № РРС 03-3563, свидетельство ЦС ВЭ ИГД о взрывозащите № 2001.С94).
Прессы вулканизационные шахтные типа ПСШ 1 имеют саморегулирующиеся позисторные нагревательные плиты, которые автоматически поддерживают температуру вулканизации, обеспечивают равномерное тепловое поле, не требуют устройств для управления температурой.
Узлы давления выполнены в виде металлических диафрагм, заполняемых под необходимым давлением рабочей жидкостью от ручной гидростанции. Рабочая жидкость – водомасляная эмульсия, применяемая в угольных шахтах.
Прессы просты в эксплуатации, надежны в работе, позволяют производить стыковку всех типов резинотканевых и резинотросовых конвейерных лент.
В состав прессов входят плиты нагревательные, листы выравнивающие (прессующие), при-способления для формирования кромок стыка конвейерной ленты, кабели питания, гибкие трубопроводы, станции насосные, балки силовые, стяжки, гидродиафрагмы, приспособления для монтажа пресса на месте применения. В состав пресса входит комплект инструмента для разделки стыка конвейерных лент ИПР 20.000
По условиям заказа пресс может быть дополнительно укомплектован контейнерами для организованного хранения, инструментами и приспособлениями для разделки и стыковки конвейерных лент, дополнительными запасными частями, а также системой принудительного водяного охлаждения.
Прессы типа ПСШ 1 имеют модульную конструкцию, что позволяет производить стыки любой длины, кратной 270 мм. Тип стыка - прямоугольный (90). В таблице приведены характеристики прессов для типовых длин стыков.
Технические характеристики
Наименование параметра | ПСШ1- 1000/1350 | ПСШ1- 1000/2160 | ПСШ1- 1200/1350 | ПСШ1- 1200/2160 | ПСШ1- 1200/3510 | ПСШ1- 1600/1350 | ПСШ1- 1600/2160 | ПСШ1- 1600/3510 |
| Максимальная ширина стыкуемой ленты, мм | 1000 | 1200 | 1600 | |||||
| Длина стыка, мм | 1350 | 2160 | 1350 | 2160 | 3510 | 1350 | 2160 | 3510 |
| Установленная (пусковая) мощность нагрева-тельных плит, кВт | 48 | 76,8 | 57 | 91,2 | 148,2 | 78 | 124,8 | 202,8 |
| Давление стыковки удельное максимальное, кгс/см2 | 15 | |||||||
| Температура нагрева плит, номинальная, C | 150 | |||||||
| Питающая электросеть | Переменного трехфазного тока с изолированной нейтралью | |||||||
| Напряжение, В | 660 или 380 (по условиям заказа) | |||||||
Габаритные размеры, мм | ||||||||
| длина | 1650 | 2500 | 1650 | 2500 | 3940 | 1650 | 2500 | 2940 |
| ширина | 1700 | 1700 | 1900 | 1900 | 1900 | 2300 | 2300 | 2300 |
| высота | 550 | 550 | 650 | 650 | 650 | 800 | 800 | 800 |
| Масса переносного элемента, кг, не более | 60 | 70 | 85 | |||||
| Масса пресса, кг, не более | 1850 | 2850 | 2150 | 3250 | 5150 | 2650 | 4050 | 6400 |
| Управление нагревом | саморегулирующиеся (позисторные) | |||||||
