Вулканизационные пресса для горячей стыковки лент

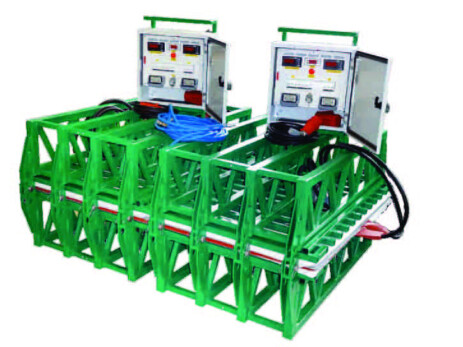

Вулканизационные пресса ВК 1000/1500
Назначение
Вулканизационные пресса ВК-1000 с пневматической системой создания давления предназначены для стыковки конвейерных лент шириной до 1000 мм методом горячей
вулканизации. Максимальная длина стыка 750 мм (для модели ВК 1000/750 ) и 1500 мм (для модели ВК 1000/1500 ).
Преимущества
- Малый вес переносимого элемента (макс. 36 кг)
- Низкая стоимость
- Система отключения при перегреве
- Равномерное распределение давления за счет применения пневмоподушек
- Равномерное распределение температуры за счет применения гибких нагревателей
- Высокая прочность пространственной рамы
- Длительный срок службы
Особенности
- Температура измеряется в четырех/восьми точках, разнесенных по площади стыка и
- регулируется при помощи электронного терморегулятора, на котором может
- устанавливаться необходимая для вулканизируемой ленты температура, в т.ч.
- отличающаяся от рекомендуемой предприятием-изготовителем, но не более 160 С.
- Контроль превышения максимальной температуры и отключение вулканизатора при
- перегреве осуществляется вторым терморегулятором.
- Давление подается от малогабаритного переносного компрессора, входящего в состав
- вулканизатора, или от пневмосети.
Соответствие нормам
Пресс вулканизационный соответствует требованиям безопасности нормативных документов
ГОСТ 12.1.019-79, ГОСТ 12.2.007.0-75 и ТУ 4577-001-45646923-2002.
Соответствие вулканизатора нормам безопасности подтверждено сертификатом соответствия
Госстандарта России № РОСС.RU.МЕ55.B01392, выданным органом по сертификации
промышленной продукции НП «Южно-Уральское техническое общество».
Технические характеристики
Модель | ВК 1000/1500 |
Артикул | 50015 |
Наибольшая ширина конвейерной ленты, мм | 1000 |
Наибольшая длина вулканизируемого стыка, мм | 1500 |
Напряжение питания на пультах управления, В | 3 х 380 |
Макс. суммарная мощность нагревателей, Вт | 9600 |
Напряжение питания компрессора, В | ~220 |
Мощность компрессора, Вт | 1100...1500 |
Рекомендуемая температура вулканизации, C | 140 |
Максимальная температура вулканизации, C | 160 |
Температура отключения при перегреве, C | 180 |
Количество точек измерения t | 8 |
Суммарное усилие прижима, кН | 300 |
Давление в пневмоподушках, bar | 2…2,5 |
Масса вулканизатора, кг | 400 |
Наибольшая масса переносимого узла, кг | 36 |
Размеры, мм | 1600х1200х670 |
Комплект поставки
Модель | ВК 1000/1500 |
Пульт управления в сборе, шт. | 2 |
Балка, шт. | 4 |
Фиксатор, шт. | 32 |
Пластина прессующая (800х1060 мм), шт. | 4 |
Пластина выравнивающая (400х1060 мм), шт. | 2 |
Гибкий нагревательный элемент, шт. | 5 |
Пневмоподушка в чехле, шт. | 3 |
Вкладыш, шт. | 1 |
Пневмошланг, шт. | 1 |
Компрессор, шт. | 1 |
Рама (решётка), шт. | 4 |
Чехол транспортировочный, шт | 3 |
Розетка сетевая (380 В), шт. | 3 |
Тройник. шт. | 1 |
Инструкция по эксплуатации (паспорт), шт. | 1 |
